GB/T 2951.11-2008《電纜和光纜絕緣和護套材料通用試驗方法 第 11 部分：通用試驗方法 厚度和外形尺寸測量 機械性能試驗》是國內電線電纜行業評估絕緣和護套材料抗拉伸強度的核心標準。以下從標準范圍、核心內容、操作要點及應用場景等方面進行深度解讀：

一、標準范圍與目的

GB/T 2951.11-2008是電纜和光纜絕緣和護套材料通用試驗方法的重要組成部分，主要規定了以下內容：

厚度和外形尺寸測量：包括絕緣厚度、絕緣最薄點厚度、護套最薄處厚度等測量方法

機械性能試驗：包括拉伸性能試驗、彎曲試驗、壓扁試驗、沖擊試驗等

其中，抗拉伸強度測試是該標準中機械性能試驗的核心內容，用于評估電纜絕緣和護套材料在受力時的抗拉性能及延展性。

二、核心技術要求解析

1、試樣制備

啞鈴形試件：

尺寸：優先采用大啞鈴試件（厚度 0.8-2.0mm，標距 20mm）；若材料厚度不足，可使用小啞鈴試件（標距 10mm）。

制樣要求：使用專用沖模切割，避免過熱或機械損傷；兩端允許不完整，但斷裂點必須在標記線之間。

管狀試件：

適用場景：當材料無法制備啞鈴形試件時（如薄壁絕緣層），采用長度約 100mm 的管狀試樣。

標距選擇：自緊式夾具標距 50mm，非自緊式夾具標距 85mm。

2、測試環境與設備

環境條件：

溫度：23±2℃，濕度：50±10%，預處理時間≥3 小時。

設備要求：

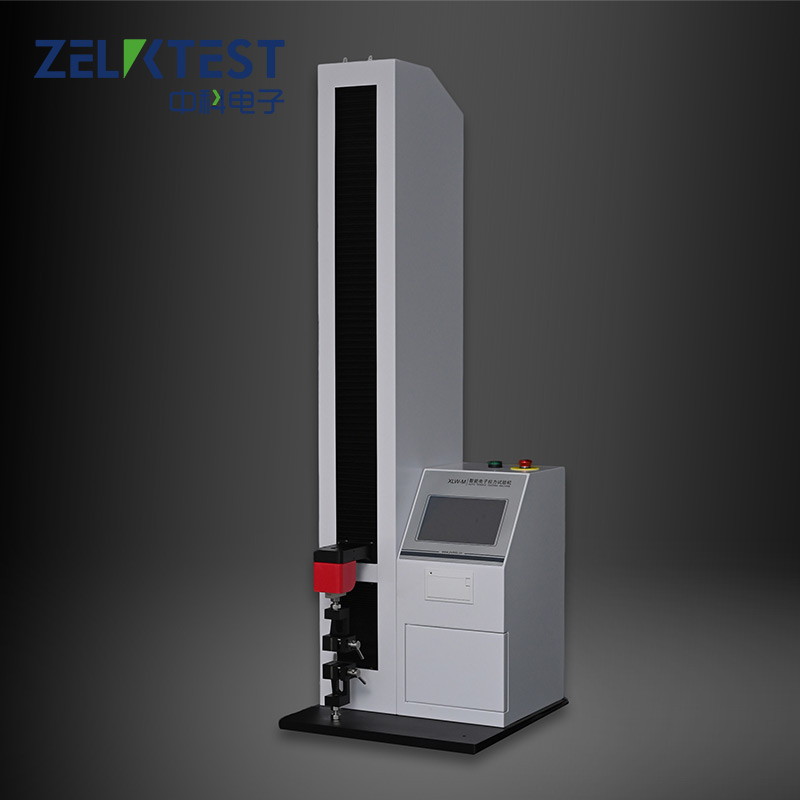

濟南中科電子 XLW-H 智能電子拉力試驗機：精度等級≥1 級，量程覆蓋測試力值，配備楔形或氣動夾具（避免打滑）。

測量工具：

濟南中科電子 TCK-02測厚儀 ：精度≤0.01mm，用于測量試樣厚度。

引伸計（可選）：用于精確測量伸長率，尤其適用于彈性模量計算。

3、測試參數與流程

拉伸速度：

常規材料：100mm/min（如 PVC、橡膠）。

PE/PP 材料：25±5mm/min（因材料延展性較高，需降低速度以保證精度）。

數據采集：

記錄最大拉力、斷裂伸長量及應力 - 應變曲線。

若斷裂發生在夾具處，該數據無效；每組測試需至少 4 個有效數據，否則需重新取樣。

4. 結果計算

抗張強度（MPa）：抗張強度= 最大拉力（N）/試樣截面積（mm 2 ）

截面積計算需測量試樣厚度（精確至 0.01mm）和寬度（啞鈴形試件中間寬度）。

斷裂伸長率（%）：斷裂伸長率= 原始標距/斷裂后標距?原始標距×100%

數據處理：取 5 個有效數據的中間值作為最終結果；若數據離散性較大，需分析原因（如制樣誤差、設備故障）。

三、關鍵操作要點與注意事項

1、環境控制

溫度波動超過 ±2℃或濕度偏差超過 ±10% 會顯著影響材料性能（如 PVC 在高溫下強度下降），需嚴格控制測試環境。

2、試樣代表性

抽樣應覆蓋不同批次和生產工藝，每組測試至少 5 個試樣。例如，對于批量生產的電纜，每 1000 米截取 1 段進行測試。

3、設備校準

XLW-H 智能電子拉力試驗機、TCK-02測厚儀等需每年校準一次，確保測量精度。例如，測厚儀的校準需使用標準量塊（精度≤0.001mm）。

4、失效分析

若測試結果異常（如抗張強度低于標準值），需排查以下因素：

制樣缺陷：試樣厚度不均勻、邊緣損傷。

設備問題：夾具打滑、拉伸速度不穩定。

材料缺陷：配方錯誤、加工工藝不當（如交聯度不足）。

四、濟南中科電子解決方案

1、專業設備：提供符合GB/T 2951.11-2008的電子拉力試驗機，支持多檔位載荷選擇，確保測試數據精準可靠。

2、全流程服務：從試樣制備到數據分析，提供標準化操作指導，幫助企業快速掌握測試要點。

3、行業經驗：設備已應用于電線電纜、軌道交通、新能源等領域，助力客戶通過質量認證與出口檢測。

總結：

GB/T 2951.11-2008電線電纜抗拉伸強度測試法是電線電纜行業的重要基礎標準，通過規范化的測試方法，確保電纜絕緣和護套材料的機械性能符合要求。濟南中科電子以專業設備和可靠服務，為企業提供標準化測試保障，共同推動行業高質量發展。
